Pochopenie obrancových strojov a procesov: funkcie, techniky a porovnanie s postihnutím

Čo je to zväzkový stroj?

A parting je priemyselné zariadenie navrhnuté tak, aby automaticky krúti viaceré pramene drôtu - typicky holý meď alebo koncová meď - do jedného, ​​jednotného kábla. Tento proces krútenia, známy ako zväzok, je v priemysle výroby drôtov a káblov kritický, pretože zvyšuje mechanickú pevnosť, flexibilitu a elektrický výkon konečného produktu.

Ako to funguje
Hlavnou funkciou zväzkového stroja je točiť viacero vodičov pri vysokej rýchlosti okolo centrálnej osi a prelínajúc ich do súdržného zväzku. Na rozdiel od jednoduchého skrútenia, ktoré môže zahŕňať iba dva vodiče, zväzovanie zahŕňa niekoľko prameňov (niekedy desiatky) kombinovaných v konzistentnom špirálovom vzore. Tento proces zaisťuje, že konečný kábel udržiava rovnomerné elektrické vlastnosti a trvanlivosť v celej svojej dĺžke.

Kľúčové vlastnosti moderných zväzkových strojov
Vysokorýchlostné krútenie: Moderné stroje fungujú pri vysokých rýchlostiach, aby vyhovovali požiadavkám priemyselnej výroby. Napriek rýchlemu pohybu si zachovávajú stabilný pracovný výkon a zabezpečujú presnosť a opakovateľnosť v každej dávke.

Univerzálnosť: Sú schopné zvládnuť káble drôtov rôznych veľkostí, vďaka čomu sú prispôsobivé pre rôzne výrobné požiadavky - od zapojenia jemnej elektroniky po väčšie priemyselné káble.

Pokročilé riadiace systémy: Tieto stroje vybavené importovanými elektrickými komponentmi a intuitívnymi rozhraniami dotykovej obrazovky umožňujú ľahkú prevádzku, monitorovanie a úpravy. To znižuje čas nastavenia a ľudskú chybu.

Nízky hluk a údržba: Vykonané pre efektívnosť, vytvárajú minimálny prevádzkový hluk a sú navrhnuté pre pohodlnú údržbu, zvýšenie pracovného prostredia a znižovanie prestoje.

Ekologický dizajn: Mnoho zväzkových strojov je zakončených zelenými, netoxickými farbami, ktoré sú bezpečné pre ľudí a environmentálne bezpečné-dôležité úvahy v moderných výrobných zariadeniach.

Žiadosti
Parting sa vo veľkej miere používajú v priemysle ako:

Výroba elektrických káblov

Výroba automobilového zapojenia

Telekomunikácie

Systémy zapojenia letectva

Vo všetkých týchto odvetviach je pre zabezpečenie integrity signálu, fyzickej trvanlivosti a ľahkej inštalácii rozhodujúce konzistentné spojenie drôtov.

Aký je proces zväzku?

Proces zväzku je výrobná metóda používaná predovšetkým pri výrobe elektrických drôtov a káblov, kde sú viac vlákien vodivého drôtu - typicky medi alebo konzervované meď - skrútené do jediného rovnomerného zväzku. Táto technika zvyšuje mechanickú pevnosť, flexibilitu a vodivosť konečného drôtového produktu, vďaka čomu je vhodná pre širokú škálu elektrických aplikácií, od zapojenia domácnosti po zložité priemyselné káble.

Účel zväzku
Viazaný slúži na niekoľko kritických účelov:

Vylepšená flexibilita: Banda tenkých prameňov je flexibilnejšia ako jeden tuhý drôt rovnakej prierezovej oblasti. To uľahčuje smerovanie a inštaláciu drôtu, najmä v tesných alebo mobilných prostrediach.

Vylepšený elektrický výkon: Zasiahnuté vodiče majú v dynamických podmienkach lepšie vlastnosti prenášajúce prúd. Zatiaľ čo elektrická vodivosť sama osebe sa významne nezvýšila, schopnosť drôtu odolávať mechanickým vibráciám a pohybu bez zlomenia sa zlepšuje.

Rovnomernosť a efektívnosť: Bunching zaisťuje konzistentný vzorec zákrut a priemer drôtu, ktorý je nevyhnutný na udržanie kvality a spoľahlivosti vo veľkých dávkach výroby káblov.

Ako funguje proces zväzku
Proces zväzku začína kŕmením viacerých holých alebo konzervovaných prameňov medeného drôtu do vysokorýchlostného zväzku. Kľúčové funkcie tohto stroja zahŕňajú:

Automatické krútenie: Prameny sú skrútené spolu v špirálovom vzore. Počet zvratov na meter sa dá kontrolovať na základe potrieb aplikácie.

Manipulácia s premennou: Tieto stroje sú schopné spracovať drôty rôznych priemerov, vďaka čomu sú všestranné v rôznych produktových radoch.

Vysokorýchlostná prevádzka: Moderné zväzkové stroje sú skonštruované na vysokorýchlostnú výrobu, čo výrobcom umožňuje efektívne uspokojiť rozsiahly dopyt.

Pokročilá technológia zväzku
Súčasný stroje sú vybavené funkciami, ktoré zlepšujú spoľahlivosť a ľahké použitie:

Dovážané elektrické komponenty: Tieto komponenty zaisťujú vyššiu presnosť, trvanlivosť a reagujúcu, často prevádzkovanú prostredníctvom intuitívneho rozhrania dotykovej obrazovky.

Prevádzka s nízkym hlukom: Navrhnuté na zníženie akustických emisií vytvárajú moderné banda bezpečnejšie a pohodlnejšie pracovné prostredie.

Ekologický dizajn: použitie zelených, ľudských farieb a energeticky efektívnych komponentov je v súlade s rastúcimi environmentálnymi a bezpečnostnými predpismi.

Ľahká údržba: Zjednodušená architektúra stroja umožňuje rýchle servis a zníženie prestoje.

Aplikácie zviazaných vodičov
Zvlnené drôty sú všadeprítomné v elektrickom a elektronickom priemysle. Používajú sa v:

Napájacie káble

Zapojenie zvuku/videa

Automobilové káblové zväzky

Káble prenosu údajov

Flexibilné šnúry pre spotrebiče

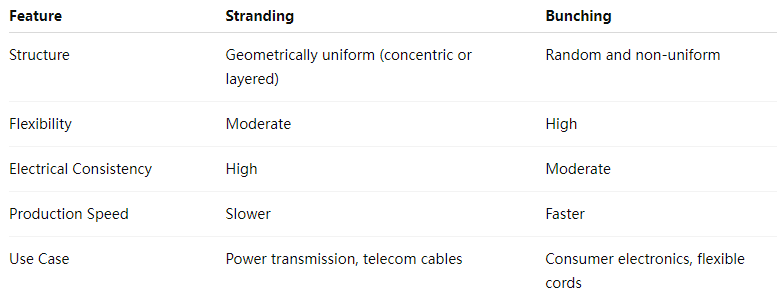

Aký je rozdiel medzi úbytkom a zväzkom?

Plaching a zväzok sú dva základné procesy vo výrobe drôtov a káblov, najmä pri práci s viac vláknovými meďovými alebo konzervovanými drôtmi. Aj keď obidve zahŕňajú kombináciu viacerých jednotlivých vodičov do jedného väčšieho vodiča, výrazne sa líšia v štruktúre, účele a metóde. Pochopenie týchto rozdielov je rozhodujúce pre výber správneho procesu v závislosti od elektrických, mechanických a výrobných požiadaviek aplikácie.

1. Definícia a účel
Plachanie je proces skrútenia viacerých drôtových vlákien spolu v presnom geometrickom vzorke, často po sústrednej alebo vrstvenej štruktúre. Jeho hlavným cieľom je produkovať vodiča s konzistentnými mechanickými vlastnosťami, flexibilitou a rovnomerným elektrickým výkonom.

Na druhej strane zväzovanie zahŕňa náhodne krútiace sa pramene drôtov bez prísneho geometrického usporiadania. Táto metóda je rýchlejšia a zvyčajne sa používa, keď je flexibilita dôležitejšia ako štrukturálna uniformita.

2. Štrukturálne rozdiely
Uviaznuté vodiče
Tieto vodiče sú organizované v špecifickom vzorke - zvyčajne sústredných vrstvách (napr. 7, 19 alebo 37 vodičov). Presné zarovnanie poskytuje vyvážené elektrické charakteristiky a zlepšuje trvanlivosť pri mechanickom napätí.

Zväzovaný vodič
V zväzkových drôtoch sú pramene skrútené spolu v žiadnom pevnom vzorke. Drôty sa môžu navzájom prechádzať náhodne vo zväzku, čo vedie k menšej symetrii, ale k väčšej flexibilite.

3. Elektrický a mechanický výkon
Úbytok
Rovnomerné usporiadanie uviaznutých drôtov zaisťuje konzistentný odpor a kapacitu. Vďaka tomu sú uviaznuté vodiče ideálne pre aplikácie, ktoré si vyžadujú vysokú spoľahlivosť a presné elektrické charakteristiky, napríklad v distribúcii energie alebo telekomunikácií.

Bunching
Zvlnené drôty môžu vykazovať menšie nezrovnalosti vo výkone kvôli nedostatku geometrickej pravidelnosti. Všeobecne sa však používajú v flexibilných kábloch, elektronických kábloch a situáciách, keď vodič podstúpi opakované ohýbanie.

4. Výrobný proces a vybavenie
Stroje určené na upevnenie fungujú s riadeným vrstvením a synchronizovanou rotáciou, aby sa udržal požadovaný vzor. Vďaka tomu je uviaznutie o niečo pomalší, ale kontrolovanejší proces.

Stroje , rovnako ako tá, ktorá je opísaná v poskytnutých informáciách, je navrhnutá pre rýchlosť a prevádzkovú stabilitu. Krútia viacero vodičov pri vysokej rýchlosti s menším obavy o geometrické usporiadanie. Tieto stroje prispôsobujú drôty rôznych veľkostí, používajú pokročilé elektrické komponenty na prevádzku založenú na obrazovke a sú navrhnuté pre nízky hluk a ľahkú údržbu.

5. Aplikácie
Plaching sa bežne používa v:

Napájacie káble

Dátové a komunikačné káble

Automobilový kábel, kde je kľúč z vibrácií

Vznikanie sa zvyčajne nachádza v:

Napájacie káble

Elektronické zapojenie a zariadenie

Reproduktorové káble
